雷電波侵入，由于架空線路或金屬管道對雷電的傳導的作用，雷電波可能沿著這些管線侵入屋內，危及人身安全或損壞設備。夏季是雷擊的高發季節，有關專家指出認為建筑上只要安裝了避雷針，就能完全避免雷擊的認識是不全面的。防雷擊工作不僅包含傳統意義上的防直擊雷、側擊雷，更要防止雷電感應和雷電波侵入所帶來的危害。

雷電波侵入的方式通常有三種：

其一是直擊雷擊中金屬導線，讓高壓雷電波以波的形式沿著導線兩邊傳播而引入室內；

第二種是來自感應雷的高電壓脈沖，即由于雷云對大地放電或雷云之間迅速放電形成的靜電感應和電磁感應，他們在各種電線中感應出幾KV到幾十KV的高電位，以波的形式沿著導線傳播而引入室內的；

第三種是由于直擊雷在房子或房子附近入地，因其通過地網入地時，在地網上會發生數十千伏到數百千伏的高電位，這高電位通過電力線的零線、保安接地線和通信系統的地線，也是以波的形式傳入室內，并沿著導線傳播到別處，殃及更大范圍。

雷電直擊

所謂直擊雷，是指雷電直接擊中了架空電線或埋地電纜，雷電流以1／20～1／2的光速以波的形式向線路兩端移動，對電力設備及用電設施構成危害。雷擊時電流高達幾十千安，最高達200～300KA，一般在20～40KA，其時間甚短，一般僅為10～100μｓ。雷擊架空線路導線產生的直擊雷過電壓：US≈100I    US：雷擊點過電壓最大值；I：雷電流幅值。實踐證明，在埋有電纜的地方，沿電纜埋設的線路落雷率要比其他地方落雷率高，在土壤電阻率高的地方尤其明顯，這是由于在土壤中埋下一條電纜就相當于土壤中有一條土壤電阻率特別低的帶，即在土壤電阻率高的地方，如果中間存在一塊低土壤電阻率的地區，該地區受雷擊率特別高，這便是雷電直擊電纜的原因。據有關資料報道，雷電直擊點的地面會出現大的孔洞，洞深可直達電纜。

雷電反擊

當雷電擊中電纜附近大地時，落雷點的電位顯著升高，而電纜延伸至很遠，其遠端電位可視為零，所以雷擊點附近的電纜電位也幾乎為零，這樣一來，落雷點與電纜之間便出現極大的電位差。如果這一電位差超過了雷擊點與電纜間的土壤耐壓強度所無法承受的程度時，便擊穿土壤，形成了從雷擊點到電纜的電弧通道，大量雷電流涌向電纜。這種雷擊，損害程度與雷電直擊電纜相當，同樣會造成電纜嚴重破壞。

感應過電壓

1、架空線路的雷電感應過電壓

雷云在起電、移動和先導放電的過程中，對架空線會產生靜電感應，使之產生異號靜電位，一旦雷云對地放電導線中的束縛電荷成為自由電荷，以沖擊波的形式對稱地向線路兩端移動，電荷移動所形成的電流（I）乘以導線的波阻（Z），即為雷電感應電壓。根據南非郵電部Ｃ·Ｆ博伊斯《電信系統的保護》論文資料可知，即使雷云沒有放電，僅在雷云起電和移動過程中，也能在絕緣良好的短電話線路上產生10～20KV的感應過電壓。產生相距大約為25～3000ｍ的對地雷擊，一般將在架空電話線路中感應出高于1000V的過電壓，這必將產生相當大的危害；

2、地下電纜的雷電感應過電壓
除了直接向電纜流入雷電流以外；由于云間放電，通過電磁感應，也能在電纜上誘發感應電壓和電流。如果放電通道與電纜線路相平行，由于電磁感應，將使電纜的導體產生一定的縱向電動勢，并隨之流過一定的電流。實際上電纜上的過電壓沖擊，絕大多數是感應產生的。但因其能量一般較小、電壓低、電流弱，通常很少對電纜本身造成危害，只能對電纜相連接端機或增音機構成危害。地下電纜的雷電感應過電壓與雷擊點入地雷電流幅值、雷擊土壤電阻率，電纜與雷擊點的距離、電纜掩埋深度、電纜屏蔽及其接地狀況等因素有關。感應過電壓分為靜電感應和電磁感應兩部分，對于輸電線路來講，其過電壓以靜電感應為主。國內外實驗表明，若有5KA雷電流流入接地網，在其附近5～10M遠的無屏蔽電纜上將感應5～7.5KV的過電壓。但電纜有金屬護套，并且兩端做良好接地，則感應過電壓幅值將在250～750V之間。

可采取在進戶處裝設避雷器、過電壓保護器，或?qū)⑵浣饘僮o物埋地長度不小于15m等辦法。所有防雷裝置及其接地裝置與道路或建筑物的出入口等距離應大于3m，當小于3m時，應采取均壓措施或鋪設卵石，瀝青地面（50～80mm厚瀝青層，其寬度超過接地裝置2m），并有防止跨步電壓觸電的安全色標作警示。

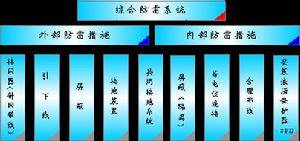

防止雷電波侵入的措施一般有以下幾項：

1、低壓線路全線最好采用電纜直埋敷設，并在進戶端將電纜外皮與接地裝置相接。當采用架空線時，在進入建筑物處應采用一段長度不小于2米（ρ為埋電纜處的土壤電阻率，歐·米）的鎧裝電纜直埋引入，在架空線與電纜連接處應裝設閥型避雷器，電纜外皮與絕緣子鐵腳應連在一起接地，沖擊接地電阻不應大于10歐。

2、架空金屬管道進入建筑物處，應與防感應雷的接地裝置相連，距離建筑物100米以內的一段管道，每隔25米左右接地一次，其沖擊接地電阻不應大于20歐；埋地或在地溝內敷設的金屬管道，在進入建筑物處也應與防感應雷的接地裝置相連。所有上述接接地應盡量利用建筑物的鋼筋混凝土或金屬基礎作為接地裝置，并和其他接地共用這種接地裝置。

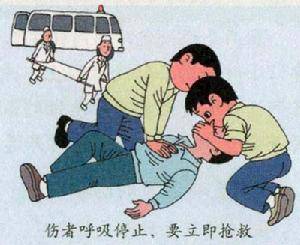

方某家住丹鳳縣鐵峪鋪鎮白果村。據其妻介紹，2010年4月10日凌晨1時55分，她突然被一聲響雷驚醒，這時她喊同床而睡的丈夫方某開燈。可喊了兩聲，丈夫并未理睬，于是自己打開燈，并將俯身而睡的丈夫翻過身來，看見他臉色發白，口里流著黃色唾液，眼睛充血發紅。“當時，我不知所措！”方某的妻子說，她立即按丈夫的人中部位，丈夫這才搖了兩下頭。方某父母聞訊趕來，發現方某兩腳亂蹬，扶起來卻站不穩。3時30分左右，醫生趕來，問方某哪里不舒服，他回答說：“身上爛了，辣乎乎的疼，腮幫兩邊咬破了，在流血。” 等大家?guī)头侥嘲岩路撓驴磿r，都被驚呆了，他左胳膊和左腰部出現了多處血紅圖案，既像“文身“，又像“象形字”。令在場人費解。

對于發生的一切，方某2010年4月20日說，他當時并不清楚發生了什么。因為自己在晚上10時就已睡著了，什么時候打雷毫無知覺。據方某介紹，此前他一直在西安、銅川等地打工，2010年4月9日回到家種完玉米之后，感覺很累，就洗了一個澡，打算4月11日再繼續出去打工，沒想到竟然發生了這事。他后來連看了幾個醫生。該鎮中心村衛生室的醫生吳疾說，4月13日，方某來找他看病，開始還不好意思說過程，待人散去之后，方某讓他看了身上的“圖案”，他當即推測說：“你這是遭雷擊吧？”隨后，方某告訴了他當晚聽妻子所說發生的一切。對此，吳疾認為，如果說不是遭雷擊，解釋不過去。但他仍然覺得好奇，第二天，還專門叫來方某，請來好友王國忠將方某身上的“圖案”拍下來，表示要好好研究。方某的妻子說：“開始我也不相信是雷擊的，因為當時我和6歲的兒子都睡在同一張席夢思床上，卻一點兒沒事。”于是，一家人懷疑是不是他當晚洗澡用澡巾搓的？方某說，根本不可能，因為洗澡就沒有用澡巾。對于方某的身體現狀，記者問他有沒有什么不舒服的地方。他回答體力啥都很好，也不感到乏，只是眼睛仍然模糊，看東西不清楚。至于出去打工的事，也只能拖后。

1、專家稱遭“雷電波侵入”，方某居住的是四間土木結構房屋，位于一條小山溝內，房屋附近既無大樹，也沒有其他較高的建筑物，只有兩根照明線路引入屋內。據悉，方某雖然和妻兒同睡一張席夢思床，但方某睡的位置上方約一米高處，有一電源開關。

2、看了方某身上留下的圖案，商洛市防雷減災中心主任郭彬分析說，傷是電擊留下的痕跡，在科學上叫作“雷電波侵入”，即雷電流從電源線上進入室內擊穿空氣，瞬間釋放的閃電擊在了方某身上。他身上的圖案，就是閃電當時的形狀。

3、時下已進入雷雨季節，郭彬提醒大家，為了減少雷災事故的發生，建議配電系統一定要安裝電涌保護器。
